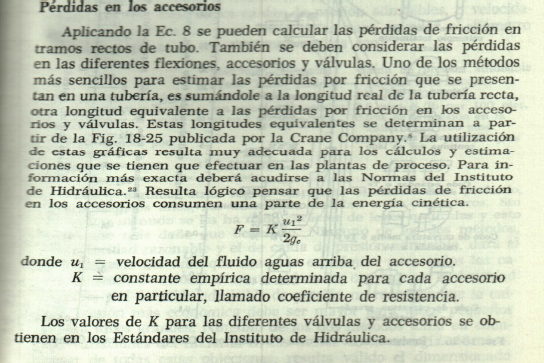

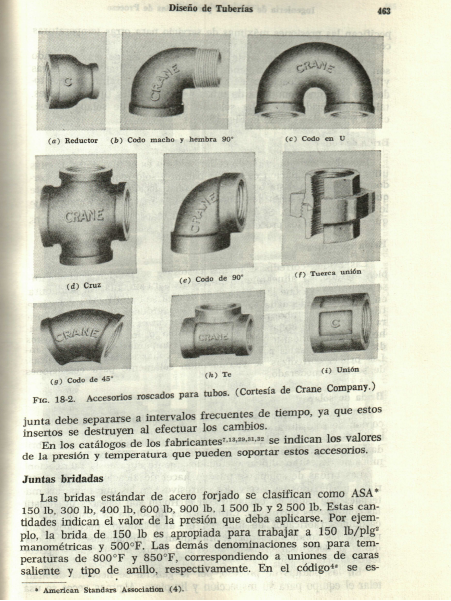

Tuberías, accesorios y guarniciones

Schedule de un tubo (SH)

Es un numero adimensional , sale del cociente entre la presión interna a la que estará sometido el tubo sobre la tensión admisible del material con que esta construido, esto no represantará el espesor del tubo

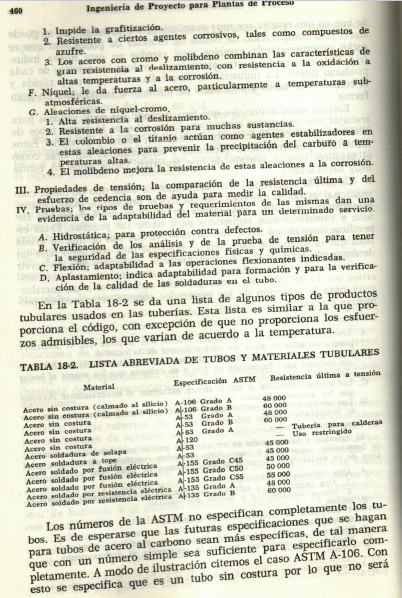

Las normas ASA y ASTM emiten y tablas que permiten comparar ese numero con los espesores reales.

SH= 1000(Pi/σadm(t))

1000 constante de calculo
Pi= Presión interna a la que esta sometido el tubo (kg/cm2)
σ= Tensión admisible del material con que esta construido el tubo (Kg/cm2)

Catalogo

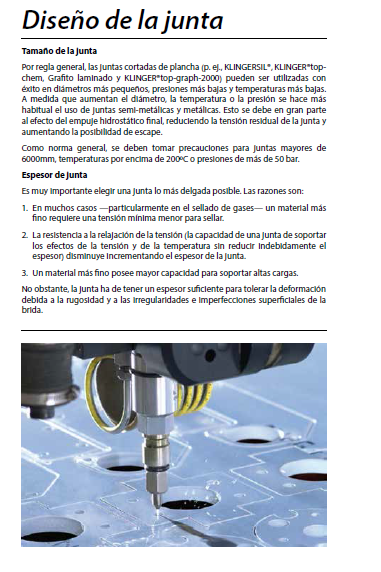

Selección de Juntas

Introducción
A medida que se incrementa el conocimiento sobre la seguridad y las cuestiones
medioambientales, una de las mayores prioridades para la industria es la reducción
de fugas en el montaje de bridas. Es por ello importante para las compañías que
utilizan juntas elegir el material adecuado para cada trabajo, así como instalar y
mantener correctamente el mismo, para asegurar un óptimo funcionamiento.
Esta sección del catálogo contiene una guía paso a paso para ayudarle a seleccionar
e instalar nuestros productos de Sellado, con objeto de obtener una conexión de
brida segura y fiable. Si tiene cualquier duda a la hora de seleccionar el producto
correcto o necesita consejo sobre la adecuación de nuestros materiales, no dude
en contactar con nuestro Departamento Técnico. Estaremos encantados de poner
toda nuestra experiencia a su disposición.
Procedimiento de selección

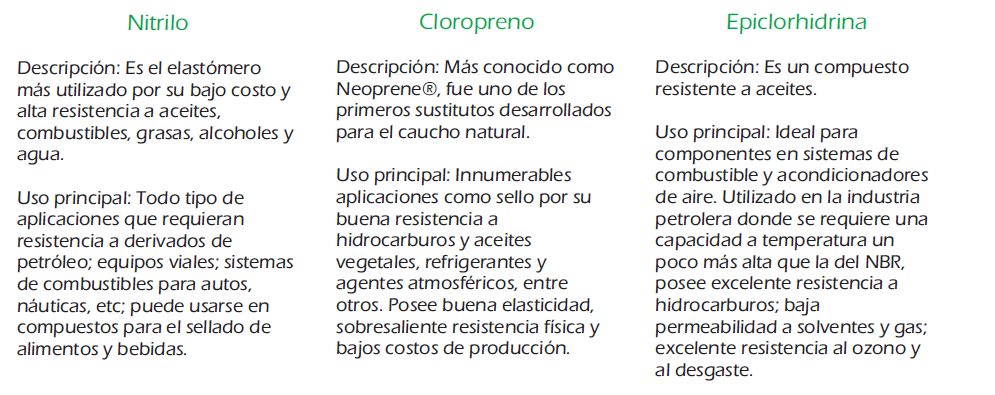

1. Utilice la tabla de selección de materiales y el diagrama de presiones de las
siguientes páginas para determinar cuál es el tipo más adecuado de junta que
deberá usar. Estas tablas proporcionan pautas generales en cuanto a los límites
de operación de nuestros materiales para juntas. Puesto que existen muchos
factores a tener en cuenta para conocer la conveniencia de los materiales
para un uso concreto, debe ser considerado el primer paso en el proceso de
selección, y no como única y exclusiva fórmula para la selección de la junta.
2. Consulte los detalles en la página 17 para información específica de servicio.
3. Chequee la compatibilidad química (ver páginas 27-31). La información
proporcionada en estas tablas se debe considerar únicamente como guía
general. Si tiene cualquier duda o si necesita información adicional sobre
la compatibilidad del fluido, póngase por favor en contacto con nuestro
Departamento técnico.
4. Compruebe los datos referidos a Presión / Temperatura usando los diagramas pT para cada material de junta.

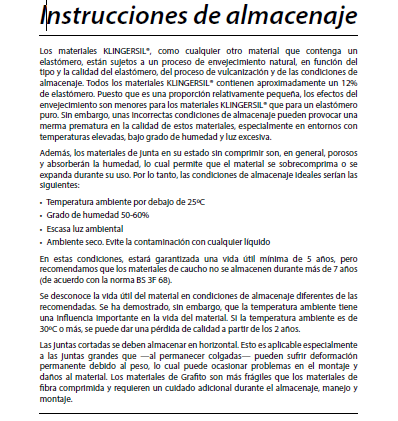

5. Siga las instrucciones de almacenaje, manejo y montaje en páginas 24-26.
